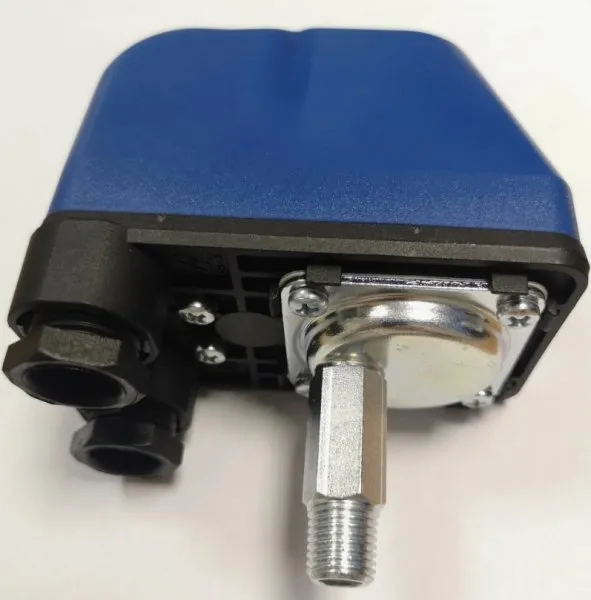

Датчик сухого хода PS-02С (LP3ML14 Italtecnica) наружняя резьба

Назначение изделия Датчик сухого хода применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования и т.п. Рабочей средой систем, в которых используется датчик сухого хода, должна являться вода. Датчик предназначен для автоматического выключения поверхностных, скважинных насосов, станций автоматического водоснабжения при отсутствии воды в системе. При этом выключение производится в режиме открытого водоразбора при падении давления воды ниже порога срабатывания, что предотвращает поломки обо- рудования в результате работы без воды (режим «сухого хода»). Технические характеристики Параметры электрической сети - ~220±10%, 50 Гц Максимальный коммутируемый ток - 16(10)А (в скобках указано значение номиналь- ного коммутируемого тока на индуктивной нагрузке) Рабочий диапазон температур воды -1-40 ºС Рабочий диапазон давления: 0,
-,8 бар Присоединительный размер - 1/4 “ Класс электрической защиты: IP 44 Устройство и принцип действия Датчик сухого хода представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Принцип его действия сле- дующий: После срабатывания защиты реле (или первом пуске) возвращается в аварийный режим, в этом режиме группа контактов реле разомкнута и, чтобы она замкнулась, необходимо при пуске нажать кнопку, располагающуюся на крышке реле, и какое-то время удерживать. Контакты реле замыкаются. При падении давления до 0,
-,05 бар (зависит от предварительной регулировки), контакты реле размыкаются. Таким образом датчик сухого хода можно использовать в качестве устройства защиты по «сухому ходу» того или иного устройства, например насоса. Меры безопасности 1. Запрещается эксплуатация изделия без заземления. 2. Запрещается эксплуатация датчика с открытой защитной крышкой. 3. При осуществлении регулировки порогов срабатывания датчика, его необходимо отключить от электросети. 4. Не допускается попадание воды на датчик и использование его в помещениях с по- вышенной влажностью воздуха. Гидравлическое подключение Высота водного столба h должна быть на 15м ниже давления отключения насоса (1атм=10м водного столба). Настройка Если Вы по каким либо причинам хотите изменить заводскую настройку параметров датчика сухого хода , Вам необходимо проделать следующие действия: - отключить реле от электросети; - отвинтив крепежный пластмассовый винт, снять защитную крышку; - вращением гайки, удерживающей маленькую пружину, по часовой стрелке, уве- личивайте давление первоначального включения насоса (и наоборот); - вращением гайки, удерживающей большую пружину, по часовой стрелке, подни- майте давление выключения насоса «по сухому ходу». Настройку на определенное давление производить с использованием манометра.   Синонимы: Реле сухого хода, Защита насоса при нехватке воды, Защита насоса от пониженного уровня воды.
