Коллекторные группы для тёплого пола: как выбрать

Коллектор тёплого пола делит поток теплоносителя от котла по петлям и собирает обратно, поэтому первый параметр это число выходов: один на петлю. Петля из трубы 16 мм обычно не длиннее 80-100 м, иначе не хватит напора насоса; при шаге укладки 150-200 мм она закрывает 12-20 м² пола, большая комната делится на две. Берите группу с запасом в один выход под будущий санузел: лишний выход закрывают штатными клапанами или отдельной заглушкой 3/4″ под евроконус, это проще замены коллектора; заглушка 1″ из подкатегории закрывает торец, а не выход. В каталоге группы Rommer на 2-12 выходов, Stout на 11 с расходомерами плюс распределительный коллектор на 9, TIM на 4. Второй параметр расходомеры: ротаметры на подающем коллекторе со шкалой 0,5-5 л/мин показывают расход каждой петли, по ним балансируют потоки при наладке, без них остаётся балансировать вслепую по обратке. Выходы у всех групп подкатегории под евроконус 3/4″, максимальное рабочее давление по паспортам 6 бар (у 4-выходной TIM указано в карточке, у остальных сверьте паспорт): для частного дома с 1,5-2 бар в системе хватает с запасом. По СП 60.13330 пол в жилых комнатах греют не выше 26 °C, поэтому петлям обычно хватает теплоносителя 30-45 °C.

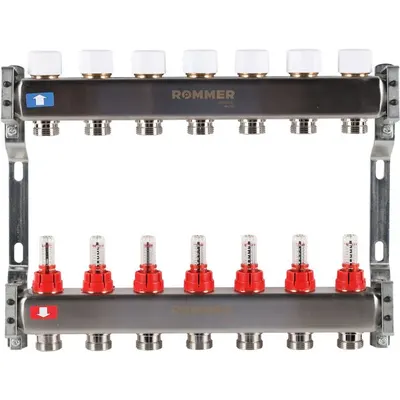

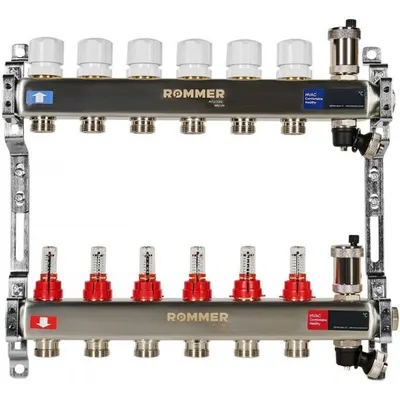

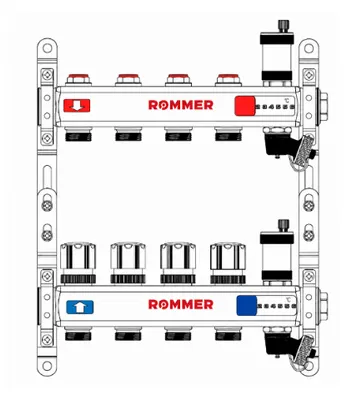

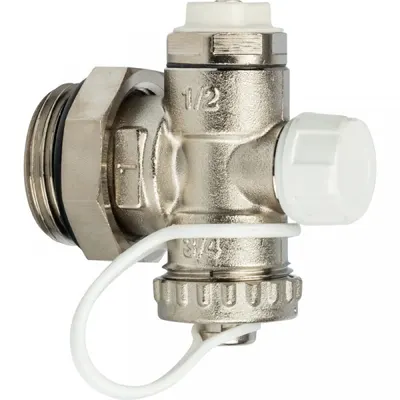

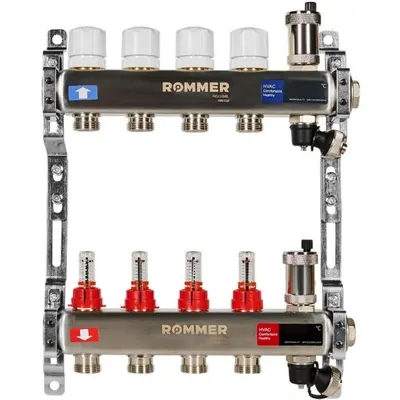

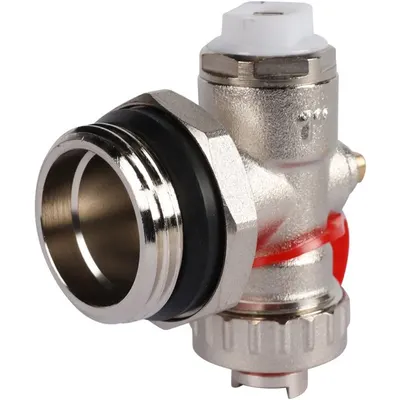

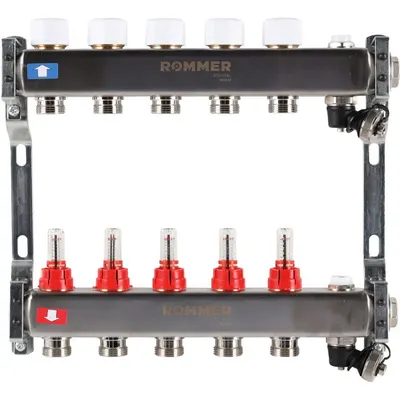

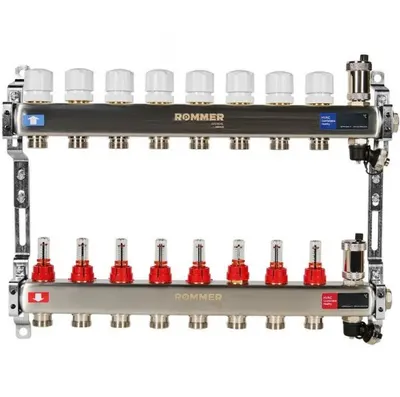

Rommer это основа подкатегории: нержавеющие коллекторные группы 1″ на 2-12 выходов в нескольких сборках. Самая полная сборка, с расходомерами и торцевыми воздухоотводчиками (автоматическими или ручными) со сливом, узнаётся по словам «с клапаном выпуска воздуха и сливом»; если их в названии нет, докупите две концевые группы 1″ из этой же подкатегории. Входные шаровые краны ни в одну сборку Rommer не входят, их берут отдельно, например 1″ с американкой и термометром, чтобы видеть температуру подачи и обратки; состав комплекта сверьте по карточке. Сборка без расходомеров проще и подойдёт на 3-4 петли близкой длины, где балансировать почти нечего. Stout представлен нержавеющей группой на 11 выходов с расходомерами и распределительным коллектором 1″×3/4″ на 9 выходов с воздухоотводчиком и кронштейном, TIM латунной группой на 4 выхода с расходомерами. Оба металла рассчитаны на закрытые системы отопления с подготовленной водой, поэтому на практике выбирают по числу выходов и комплектации, а не по материалу. Регулировочные клапаны на обратном коллекторе закрыты колпачками под ручную настройку; вместо колпачка накручивается сервопривод, и петля слушается комнатного термостата, когда в спальне и гостиной нужна разная температура пола. Резьба под сервопривод у большинства коллекторов М30×1,5, сверьте по паспорту вашей модели.

Если тёплый пол работает от котла вместе с радиаторами, коллектору нужен насосно-смесительный узел: он подмешивает остывшую обратку в подачу, а термостатический клапан держит в петлях заданные 20-55 или 30-60 °C по модели вместо 70-80 °C радиаторного контура. Узлы Rommer, Stout и TIM идут без насоса: нужен насос типоразмера 25 с резьбой G 1 1/2″ под гайки узла и монтажной длиной по карточке (130 или 180 мм, у части узлов обе). К узлу без встроенного байпаса докупите байпас с перепускным клапаном, иначе при закрытии всех петель сервоприводами насос упрётся в закрытый контур. На каждую петлю нужна пара фитингов евроконус под трубу 16×2 или 20×2 мм, их подбирают по диаметру трубы. Расходомеры не универсальны: у латунных блоков Stout и TIM они разной длины (Stout короткий, TIM удлинённый), у нержавеющих коллекторов Rommer и Stout свои модели, запасной подбирайте под бренд и материал коллектора. Всю арматуру удобно собрать в коллекторный шкаф из соседнего раздела, ширину считайте по числу выходов (шаг обычно 50 мм) плюс место под узел. Типичные ошибки: группа без запаса по выходам и петли разной длины без расходомеров, которые потом уравнивают вслепую по температуре обратки. Самовывоз в Челябинске, доставка по России.
