Гладкая нержавеющая труба и пресс-фитинги: как выбрать

Маркировка трубы читается как наружный диаметр на толщину стенки: 15х1,0, 18х1,0, 22х1,2, 28х1,2 и 35х1,5 мм. Это размеры по DIN EN 10312, под них рассчитаны раструбы пресс-фитингов, поэтому размер фитинга всегда совпадает с наружным диаметром трубы, а не с условным проходом, как у чёрной стали. Внутренний проход у 15х1,0 равен 13 мм, у 18х1,0 16 мм, у 22х1,2 около 19,6 мм, у 28х1,2 около 25,6 мм: по проходу труба 18 соответствует стальной 1/2″, 22 близка к 3/4″, 28 к 1″, 35 к 1 1/4″, а 15 мм (условно DN12) уже 1/2″ и идёт на короткие подводки к приборам. Сталь AISI 304 аустенитная, практически не магнитится, держит питьевую воду, гликолевые теплоносители и большинство неагрессивных сред; для воды с высоким содержанием хлоридов её обычно не применяют. Уплотнение в раструбе фитинга кольцо EPDM, именно оно, а не сталь, ограничивает давление и температуру: по паспортам обычно 16 бар и до 120 °C (у Valtec ровно так), для Zeissler и безбрендовых фитингов смотрите карточку и паспорт. Обжим бесштуцерный: труба входит в раструб до упора, клещи с насадкой V-профиля обжимают раструб вокруг кольца. Труба в каталоге учитывается за метр, отгружается хлыстами по 4 м.

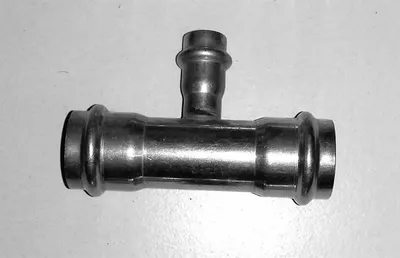

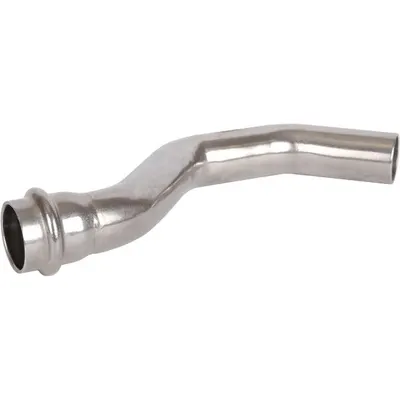

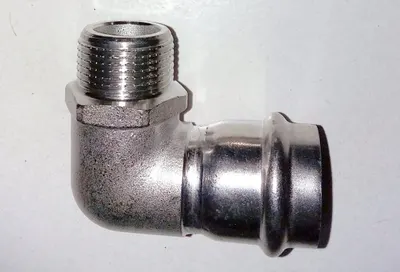

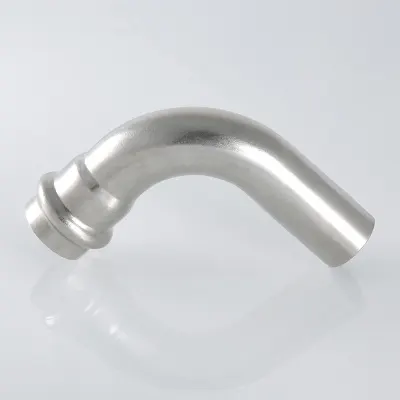

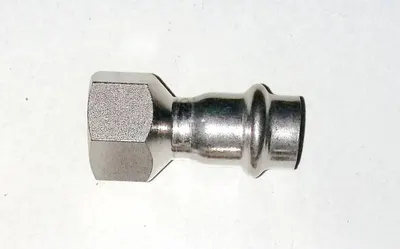

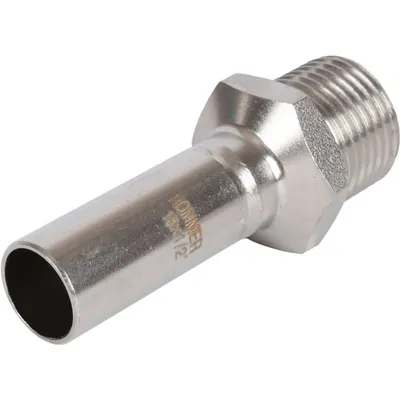

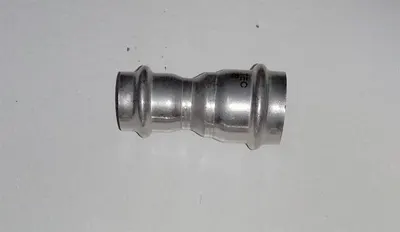

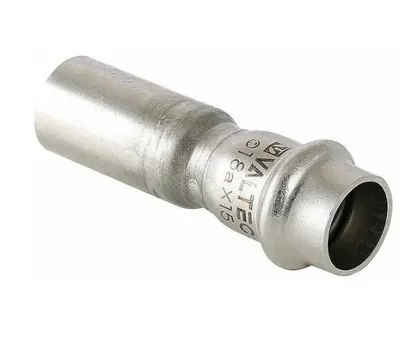

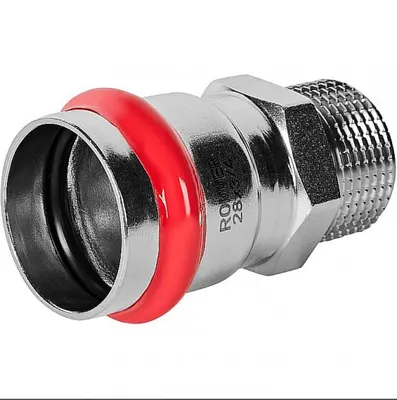

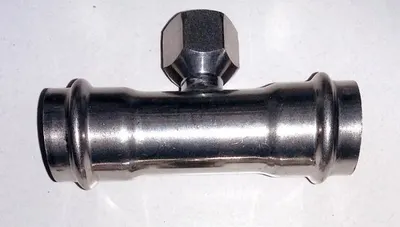

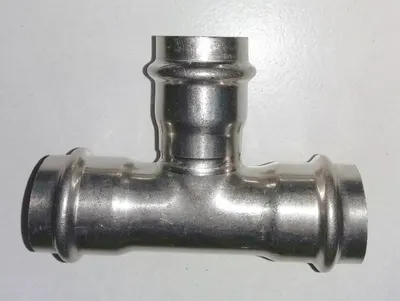

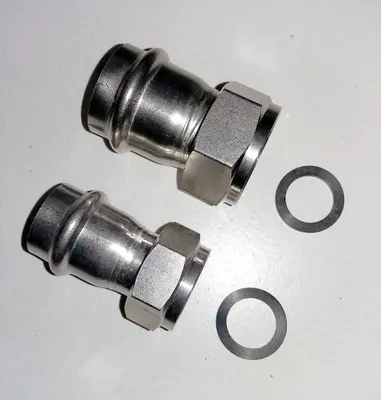

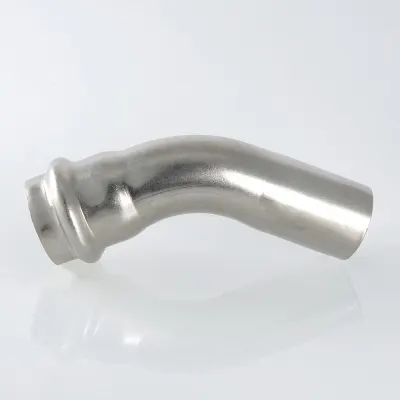

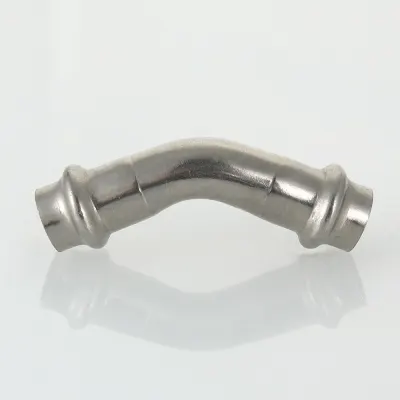

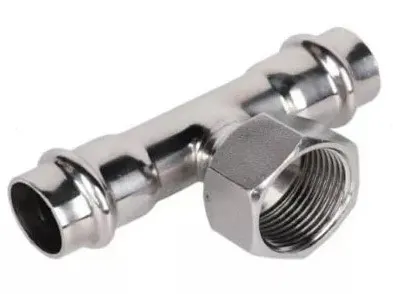

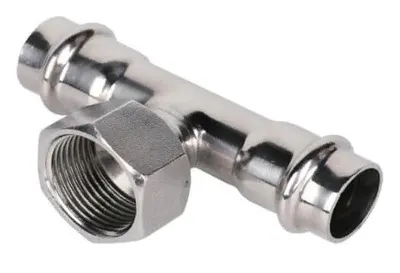

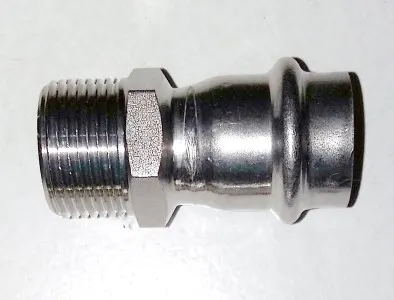

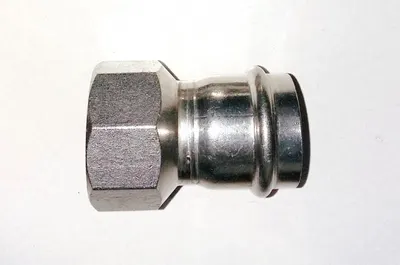

Фитинги в подкатегории делятся по типу концов. Муфты, тройники и угольники «труба-труба» имеют раструбы с обеих сторон и обжимаются на трубе. Угольники «фитинг-труба» с пометкой «вн.-нар.» (в названии это выглядит как 15а х15) с одной стороны имеют раструб, с другой гладкий хвостовик, который вставляется в раструб соседнего фитинга: так угол ставят вплотную к муфте или тройнику без отрезка трубы; они есть на 45° и 90° под 15, 18, 22, 28 и 35 мм. Отводы Valtec на 15°, 30°, 45° и 90° и безраструбные отводы «нар.-нар.» тоже входят в раструбы фитингов, ими делают плавные повороты, а однораструбный обвод на 15 и 22 мм пропускает трассу над пересекающей трубой в одной плоскости. Переход на резьбу выполняют муфты, угольники и тройники с наружной или внутренней резьбой 1/2″, 3/4″, 1″ и 1 1/4″ под диаметры 15-35 мм, а муфты с накидной гайкой дают разборное соединение у котла, коллектора, счётчика или крана. Заглушки закрывают концы отрезков трубы, выведенных под будущие точки водоразбора. Труба в каталоге есть Rommer, Valtec и без бренда, фитинги Valtec и Zeissler, часть позиций тоже без бренда; у части позиций в карточке указана страна производства, среди них есть итальянские и китайские.

Для монтажа нужны труборез по нержавейке, гратосниматель для заусенцев снаружи и внутри торца, маркер для отметки глубины вставки и пресс-клещи с насадками V-профиля на каждый диаметр трассы; насадки M-профиля к этим фитингам не подходят, список проверенного инструмента есть у каждого производителя фитингов. Резать болгаркой нельзя: отрезной круг перегревает кромку до цветов побежалости, оставляет заусенцы и окалину, а диск, которым до этого резали чёрную сталь, вбивает в торец её частицы; заусенцы режут кольцо EPDM, включения дают точки ржавчины на нержавейке. Перед обжимом проверьте, что кольцо в раструбе на месте и не перекручено, труба вставлена до метки, а клещи отработали полный цикл. Не соединяйте нержавейку напрямую с оцинкованной или чёрной сталью: в такой паре обычная сталь корродирует быстрее, переходите через латунную резьбовую муфту или кран, трубу крепите хомутами с резиновым вкладышем. На длинных прямых участках учитывайте удлинение, у нержавеющей стали оно около 0,016 мм на метр на градус, поэтому на трассе отопления в 10 м при нагреве на 50 °C набегает около 8 мм: закладывайте компенсирующие повороты. Фитинги с EPDM не предназначены для газа и нефтепродуктов. Большая часть позиций в наличии, остальное под заказ. Самовывоз в Челябинске, доставка по России.
