Пресс-фитинги для металлопластиковых труб

Пресс-фитинги для металлопластиковых труб: как выбрать

Пресс-фитинг устроен просто: труба надевается на штуцер с уплотнительными кольцами EPDM, а гильза из нержавеющей стали снаружи обжимается пресс-клещами и больше не снимается. Соединение получается неразборным, поэтому его прячут в стяжку, штробу и за гипсокартон без ревизионных люков, тогда как цанговые фитинги из соседних подкатегорий требуют доступа для подтяжки. Первый параметр при выборе это наружный диаметр трубы: в каталоге 16, 20, 26 и 32 мм, и фитинг должен совпадать с трубой точно, «почти такой же» размер другой системы не подойдёт. Второй параметр это резьба: 20х1/2" значит труба 20 мм и трубная резьба 1/2" по ГОСТ 6357, «нар. р.» наружная, «вн. р.» внутренняя; в каталоге резьбы 1/2", 3/4" и 1". У тройника три числа читаются по порядку проход, отвод, проход: 26х20х26 это магистраль 26 мм с отводом 20 мм, а 20х1/2"х20 магистраль 20 мм с резьбовым отводом. Рабочее давление и температуру самого фитинга смотрите в паспорте конкретной модели, у разных производителей они отличаются, а предел собранного узла обычно задаёт труба: для металлопластика это, как правило, 10 бар при 95 °C, поэтому режим системы считайте по паспорту трубы.

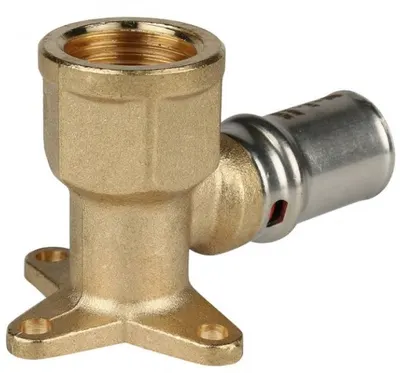

Основу подкатегории составляет STOUT. В описаниях фитингов указаны никелированный латунный корпус, гильза из нержавеющей стали AISI 304, нейлоновый фиксатор и опрессовка насадками профиля TH; профиль конкретной модели сверяйте по карточке. У STOUT есть прямые соединители 16, 20 и 26 мм, переходные 20х16 и 26х20, угольники 16-32 мм, тройники в сочетаниях от 16х16х20 до 32х20х32, переходы на наружную и внутреннюю резьбу от 16х1/2" до 32х1", угольники и тройники с резьбой, пресс-соединитель с накидной гайкой 16х3/4", водорозетки 1/2" под трубу 16 и 20 мм, включая короткую и удлинённую, и настенные комплекты для смесителя 16х1/2" и 20х1/2". У Valtec корпус из латуни CW617N, кольца EPDM, а нейлоновая обойма держит гильзу, направляет пресс-насадку и разрывает контакт между алюминием трубы и латунью, защищая от электрохимической коррозии; в каталоге переходный соединитель 26х20 и переход 16х3/4" на внутреннюю резьбу. NTM и RVC закрывают тройники 20 мм. ITAP Multi-Fit 510 (16х1/2", 16х3/4", 20х3/4") стоит особняком: это обжимной соединитель, а не пресс. Труба зажимается накидной гайкой с обжимной гильзой ключом, пресс-клещи не нужны, соединение разборное, его место на открытой подводке, а не в стяжке; корпус полностью никелированный, гильза закреплена на корпусе и не теряется, на уплотнениях заводская смазка.

К фитингам нужен пресс-инструмент с насадками под диаметр и профиль гильзы: в описаниях фитингов этой подкатегории указан профиль TH, поэтому перед монтажом сверьте профиль своих или арендованных клещей с паспортом фитинга, насадка другого профиля не даёт расчётного обжатия и соединение может потечь. Ещё понадобятся труборез, калибратор с фаскоснимателем под свой диаметр и сама труба из соседней подкатегории «Металлопластиковая труба». По описаниям в карточках фитинги рассчитаны и на металлопластиковые, и на PEX-трубы; у Valtec это указано прямо, по остальным маркам сверяйте карточку модели. Типичные ошибки: труба отрезана криво или не откалибрована, и острая кромка при надевании режет кольца EPDM; труба вставлена не до упора, перед опрессовкой убедитесь, что она дошла до конца штуцера, у многих моделей для этого есть контрольные окна; один фитинг опрессован дважды или клещи стояли под углом к оси. Не ставьте пресс там, где узел придётся разбирать: для подключения к крану или коллектору есть пресс-соединитель с накидной гайкой, для открытой разборной подводки обжимные Multi-Fit и цанговые фитинги. Перед заливкой стяжки или закрытием стены проведите гидравлическое испытание контура по СП 73.13330 и паспорту фитинга, чтобы не искать течь под плиткой. Самовывоз в Челябинске, доставка по России.
