Комнатные термостаты и сервоприводы

Комнатные термостаты, терморегуляторы тёплого пола, накладные и погружные термостаты, электротермические сервоприводы на 24 и 230 В и зональный коммутатор для их связки. Ставятся на коллектор водяного тёплого пола, на кабельный пол и на управление котлом, чтобы каждая комната грелась по своей уставке, а не по общему графику.

45 позиций, 41 в наличии, цены от 153 ₽.

Автоматика Ectocontrol 5Автоматика Stout для отопления 55Контроллер MyHeat 1GSM и Wi-Fi контроллеры ZONT 52
45 из 45

Комнатные термостаты и сервоприводы: как выбрать

Первое, что читать в названии термостата, это выход: сухой контакт или 220 В на нагрузку, и тип контакта NO/NC. Нормально открытый (н.о., NO) контакт замыкается при запросе тепла, нормально закрытый (н.з., NC) размыкается; котлу и NC приводу нужно замыкание, поэтому универсальнее переключающий контакт, как у ZEISSLER M6.713 «н.з. и н.о.» или INTERMO TI-N NO/NC. Второй параметр ток и выход: 3 А хватает на несколько сервоприводов коллектора, но на клемму котла идёт только сухой контакт (INTERMO TI-N, EKF PROxima, котловые термостаты), силовой выход 220 В у ZEISSLER M6.713 и M7.713 к котлу не подключают. Кабельный тёплый пол ведут через реле на 16 А: в карточках это нагрузка до 3200 Вт, около 20 м² кабеля при 150 Вт/м², зону крупнее коммутирует контактор, а термостат его катушку. Третий параметр датчик: встроенный воздушный, выносной NTC для пола (у STOUT STE-2002 номинал 10 кОм), капиллярный погружной у ZEISSLER на 0-90 °C или накладной на трубу до 2″ у TIM TC-E. Дальше удобство: программа по времени у ZEISSLER M6, M7 и сенсорного TIM E 91.716, Wi-Fi 2,4 ГГц у котловых термостатов на 220 В, ПИ-регулирование и шаг уставки 0,5 °C у Watts BTD.

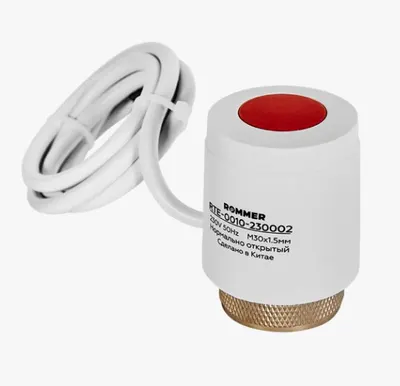

Сервоприводы электротермические под гайку M30x1,5: у STOUT и Watts это и IP54 в карточках, у STOUT ход штока 3,6 мм, у ROMMER и TIM резьбу сверьте по карточке. Выбор по питанию и положению без тока. STOUT, TIM и ROMMER идут на 230 В в NC и NO, STOUT и Watts 22CX есть и на 24 В. NC привод без напряжения закрыт, открывается по питанию от термостата: по карточке начало через 80 секунд, полностью за 3 минуты. NO привод открыт без питания, его ставят на контур, который должен греться и без автоматики, например в санузле. Watts 22CX рассчитан на клапаны Watts с замыкающим размером 11,8 мм и на фанкойлы, под другой коллектор сверьте размер. Термостаты по задаче: ZEISSLER M5.713, M6.713, M7.713 и STOUT STE-2002 3 А на сервоприводы водяного пола и радиаторов; ZEISSLER M6.716, TIM E 91.716 и STOUT STE-2002 16 А на кабельный пол (.716 значит реле 16 А, комплект датчиком пола сверьте по карточке); EKF PROxima и INTERMO TI-N на котёл с NO/NC; RINGDER RC-112E с реле 20 А и внешним датчиком, нагрев или охлаждение до 99 °C; погружной Watts TC 150/AN на 30-90 °C для бойлера.

Связка: термостат в комнате, сервопривод на коллекторе, между ними провод или зональный коммутатор TIM на 8 каналов: до восьми пар, светодиоды по зонам, включение насоса и котла с задержкой 2-5 минут против тактования. Термостат с выходом 220 В и привод на 230 В соединяют напрямую, коммутатор TIM тоже под приводы 230 В. Приводу на 24 В нужен понижающий трансформатор 230/24 В переменного тока (у Watts 22CX по карточке 24 В AC 50 Гц) с запасом по пусковому току, у STOUT на 24 В 0,3 А на привод; от сети 220 В он сгорит сразу. Батарейный Watts BTD по карточке стыкуется с приводами 22C только через модуль WFHC. Датчик пола NTC у терморегуляторов кабельного пола обычно в коробке, комплектацию сверьте по карточке; отдельный датчик TIM берут на замену или если штатный короток, номинал сверяйте с паспортом: другое сопротивление даст неверную температуру. Типичные ошибки: NO приводы на всех контурах вместо NC, реле 3 А на греющий кабель, датчик пола в стяжке без гофры (потом не заменить без вскрытия пола), термостат за шторой или над радиатором. Позиции в наличии отгружаем со склада, остальное под заказ. Самовывоз в Челябинске, доставка по России.

Вопросы и ответы

Нормально закрытый или нормально открытый сервопривод ставить на коллектор тёплого пола?
На коллектор с комнатными термостатами берите нормально закрытые (NC, н.з.): без питания контур закрыт, термостат подаёт напряжение только при запросе тепла, и при обесточивании система не перегреет помещение. Нормально открытые (NO, н.о.) нужны для контуров, которые должны греться всегда, даже при отключённой автоматике, или когда контур открыт большую часть сезона и держать привод под током невыгодно. В каталоге оба исполнения у STOUT, TIM и ROMMER на 230 В.
Какой термостат нужен для электрического тёплого пола, а какой для водяного?
Для кабельного или плёночного пола термостат сам коммутирует нагрузку, поэтому нужны реле на 16 А и датчик пола NTC, который ограничивает температуру стяжки (по СП 60.13330 поверхность пола в жилых комнатах не выше 26 °C): это STOUT STE-2002 16 А с датчиком 10 кОм, ZEISSLER M6.716 и сенсорный TIM E 91.716, индекс .716 у обоих означает 16 А, комплектацию датчиком пола сверьте по карточке. Механический EKF PROxima, несмотря на реле 16 А, для кабельного пола не подходит: он измеряет только воздух и стяжку не ограничит, его место на клеммах котла. Для водяного пола термостат только управляет сервоприводом на 230 В, там достаточно 3 А: ZEISSLER M5.713, M6.713, M7.713 или STOUT STE-2002 3 А.
Как подключить комнатный термостат к котлу?
У большинства котлов есть клеммы комнатного термостата с перемычкой: перемычку снимают и на её место ставят сухой контакт термостата, который замыкается при запросе тепла. Подойдут механический INTERMO TI-N с переключателем NO/NC, EKF PROxima, электронные котловые термостаты на 220 В, в том числе с Wi-Fi 2,4 ГГц. На клеммы котла нельзя подавать 220 В с силового выхода термостата, поэтому у моделей с выходом «220 В на нагрузку» сверьтесь со схемой в карточке и с инструкцией котла.
Сколько сервоприводов можно подключить к одному термостату?
Электротермический привод на 230 В по карточке берёт 0,2 А в момент пуска и около 2,5 Вт в работе, поэтому релейный выход 3 А по току выдержит больше десяти приводов; на практике на один выход вешают 2-4 привода одной зоны, например два контура большой комнаты, остальное ограничивают сечение и длина проводки. При четырёх и более зонах провода от всех термостатов удобнее свести на зональный коммутатор TIM с 8 каналами, он же включит насос и котёл. Приводы на 24 В к термостату с выходом 220 В напрямую не подключаются.
