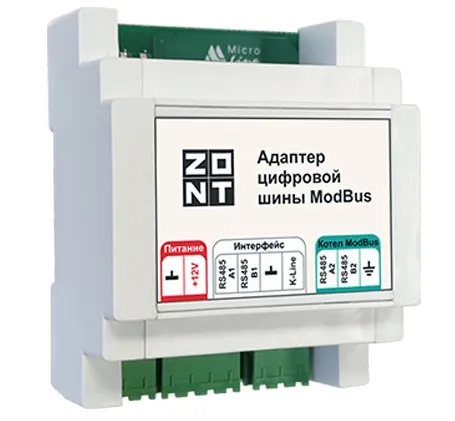

Адаптер цифровой шины Modbus (RTU) ZONT

Адаптер цифровой шины Modbus (RTU) предназначен для подключения термостатов и контроллеров ZONT к котлам, поддерживающим одноименный цифровой протокол. При управлении ZONT котлом через адаптер становятся доступны для считывания следующие параметры: фактическая и расчетная температура теплоносителя; состояние горелки; признаки работы на Отопление и ГВС; признаки ошибок и аварии. Все эти параметры применяются в алгоритме управления работой котла и отображаются в веб-сервисе ZONT. Обратно через Адаптер в цифровую шину котла передаются: расчетная температура теплоносителя (уставка); целевая температура для нагрева ГВС. Обратите внимание: набор считываемых параметров может меняться в зависимости от модели котла и подключенных к нему датчиков. Основное отличие управления котлом по цифровой шине состоит в том, что подключенная к нему автоматика не включает и выключает горелку, как это происходит при релейном управлении (при подключении без адаптера), а постоянно и плавно изменяет мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Данный способ также называют модуляцией горелки. Такой вариант управления продлевает ресурс котла и снижает затраты на энергоноситель. При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, SMS). Адаптер предназначен для обмена данными с одним котлом. При управлении системой отопления с несколькими котлами для каждого потребуется отдельный Адаптер. Подключение адаптера к основному прибору ZONT осуществляется через K-Line или RS-485, одновременное использование этих 2-х интерфейсов недопустимо. Для подключения рекомендуется использовать экранированный кабель МКЭШ или кабель UTP (витая пара) сечением не менее 0,5 мм. Полярность подключения к цифровой шине котла значения не имеет. Удаленность Адаптер от прибора ZONT зависит от интерфейса подключения: в RS-485: до 200 м, в K-Line: 10-12 м. Адаптер к котлам с цифровой шиной Modbus подключается по цифровому интерфейсу RS-485, линия связи при этом не должна превышать 25 м. Основное питание Адаптера выполняется от прибора автоматики ZONT. Питание котла нужно включать только после подключения Адаптера к плате котла и включения основного питания прибора автоматики ZONT. При использовании адаптера с отопительными приборами ZONT:: вы уверены в работоспособности своего котла;: используете возможности гибкой настройки для создания комфортного микроклимата в помещении;: вы экономите на энергоносителях от 35%!
